ＳＶ−３ 折板を紹介するよ！

防犯対策・省エネ対策なら ライフガードフィルム！！

村江工業の評価（ＳＶ−３） 価　格 ★★★ 折板の中では中程度です。 許容スパン ★★★★ 長くとる事は出来ません。 　スタイル ★★★★ ソフトで美しい外観。 総　合 ★★★★ 経済的な中型構造向けの屋根。 写真撮影中もうしばらくお待ちください。

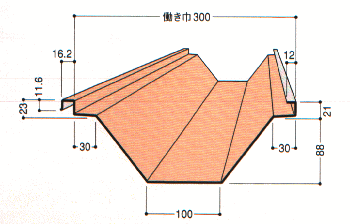

					■特長 ソフトで美しい外観。 経済的な中型構造向けの屋根。 ■用途 工場、倉庫、店舗、車庫、キャノピー、ガソリンスタンドなど中型構造の屋根。 ■締結部詳細
■断面性能（参考） 板厚 単位重量 断面２次モーメント 断面係数 たわみ L=300時の荷重 最大荷重 mm kg/m2 lx（cm4/m） Zx（cm3/m） P　L/300(kgf) P　max(kgf) 正圧 負圧 正圧 負圧 正圧 負圧 正圧 負圧 0.6 7.63 169.1 55.4 29.9 9.8 1160 380 1360 662 0.8 10.02 207.0 70.0 36.7 12.4 1420 480 2170 1140 ※性能値はJISA6514の耐力性能試験結果より算出したものです。 ※許容スパン長さは、山高の２５倍以内でご検討ください。 ※軒の折板のはね出しは、山高の５〜７倍でご検討ください。また、根本に落とし口をもうける場合は軒出しを短くしてください。
■許容スパン値（正圧） mm 連続梁 単純梁 片持梁 Wkgf 0.6 0.8 0.6 0.8 0.6 0.8 100 5.33 5.70 4.50 4.81 1.21 1.30 200 4.23 4.53 3.57 3.82 0.96 1.03 300 3.70 3.95 3.12 3.34 0.84 0.90 400 3.24 3.58 2.83 3.03 0.76 0.82 500 2.90 3.21 2.59 2.81 0.71 0.76 600 2.64 2.93 2.36 2.62 0.67 0.71
■許容スパン値（負圧） mm 連続梁 単純梁 片持梁 Wkgf 0.6 0.8 0.6 0.8 0.6 0.8 100 3.68 3.97 3.10 3.35 0.83 0.90 200 2.62 2.95 2.34 2.64 0.66 0.72 300 2.14 2.41 1.91 2.15 0.58 0.63 400 1.85 2.08 1.66 1.86 0.53 0.57 500 1.66 1.86 1.48 1.67 0.49 0.53 600 1.51 1.70 1.35 1.52 0.46 0.50
